弹簧疲劳断裂断口怎么初步判别？

发表日期：2026-10-12 ｜ 分类：失效分析

疲劳断裂的断口一般可以分成三块：一处「裂纹源」、一圈圈像海滩沙纹样的「扩展区」，以及最后阶段粗糙、有金属光泽的「瞬断区」。用肉眼抓住这三点，就能初步把疲劳断裂与一次性的过载断裂区分开，并大致锁定裂纹从哪起、往哪扩展。

旭龙弹簧全系列线径 0.1–80 mm，大线径压缩弹簧 5–80 mm，深圳、东莞主推 5–8 mm。大线径压缩弹簧多用于重载、反复压缩的场合，疲劳是常见失效形式；看懂断口形态，是快速定位根因、避免再次失效的第一步，结论需要与材料、热处理与工况相互印证。

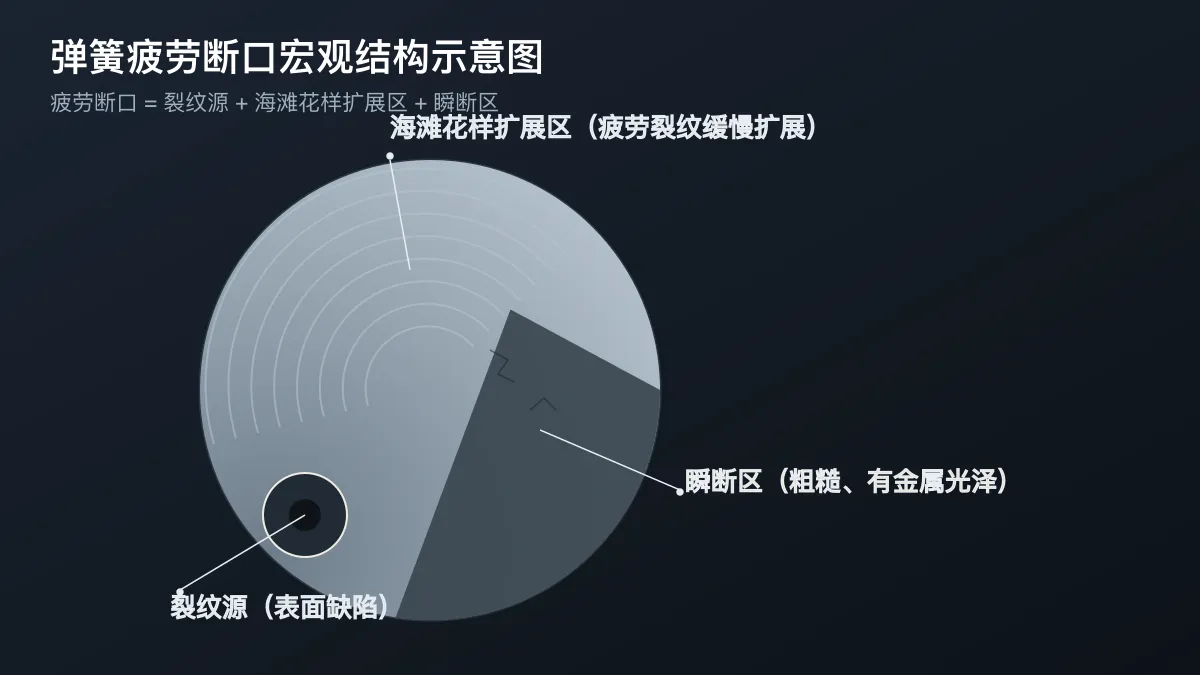

一、疲劳断口的三区特征

一是裂纹源：裂纹起始的小区域，常只有一点，肉眼可见一个相对平滑、暗色的起点，多来自表面划伤、脱碳、夹杂、腐蚀坑、磨削烧伤等应力集中处；二是扩展区（海滩花样）：裂纹在反复载荷下缓慢推进，留下的同心纹路像海水退潮后的沙纹，这是疲劳断裂最具辨识度的特征；三是瞬断区：当剩余截面积不足以承受峰值载荷时，弹簧在一次或很少几次载荷下撕断，表面粗糙、有金属光泽，越靠中心说明瞬断占比越大。

二、怎么一步步看

先找海滩花样——有则大概率是疲劳断裂，没有且断口新鲜、变形明显则更像过载断裂；再反推裂纹源——顺着扩展弧线的「圆心」方向去找那个最先生成的小区域；最后量瞬断区比例——瞬断区越大，说明断裂前弹簧已经承受了较高应力或裂纹扩展得越久、剩余截面越少，这能帮助判断是设计应力偏高还是缺陷导致的提前失效。

三、疲劳断裂与此前内容的联系

疲劳断口只是结果，根因往往藏在前面几道环节里：表面缺陷与应力集中对应着选材与表面处理，喷丸可以在表面引入压应力、推迟裂纹萌生；热处理不当会造成硬度不均或脱碳；使用过载与偏载则与设计应力和安装方式相关。因此判别断口后，要回到材料、工艺、设计、工况四方面逐项排查，才能给出真正有效的改进建议。

四、什么时候需要进一步分析

肉眼观察能做大方向的初步判断；若要确认裂纹源性质（是夹杂、脱碳还是热处理缺陷）或区分疲劳与过载的占比，就需要体视/金相显微镜、扫描电镜与材料检测配合。大线径压缩弹簧的失效排查，建议保留完整断口、不要擦拭或磕碰断口面，以便后续分析。

断口判别结论以专业分析为准；涉及批量交付时，交期根据材料、工艺、数量与排产评审后确认。
