弹簧钢的硬度、屈服与回弹：为什么要控制硬度区间？

发表日期：2026-09-24 ｜ 分类：材料选择

弹簧钢为什么要控制硬度区间？因为硬度直接决定屈服强度与弹性极限。硬度偏低，屈服强度不足，弹簧在载荷下容易永久变形，表现为塌陷或高度下降；硬度偏高，材料变脆、疲劳性能下降，容易脆断。把硬度控制在合适区间，就是要在强度和韧性之间取得平衡，让弹簧既扛得住载荷、又用得长久。

硬度、屈服与回弹三者关系紧密：硬度反映材料抵抗局部变形的能力，通常与屈服强度正相关；屈服强度决定弹簧从弹性变形进入塑性变形的临界应力；回弹则是卸载后恢复原状的能力。弹簧钢经淬火+回火后，控制硬度区间实际上是在控制屈服强度与弹性极限，保证弹簧反复压缩后仍能稳定回弹。

一、硬度与屈服强度

弹簧钢经淬火得到马氏体后，硬度高、强度高但脆；回火在降低少量硬度的同时消除内应力、恢复韧性。淬火+中温回火后，弹簧钢硬度通常落在约 40–50 HRC 区间，这个区间能同时获得较高的弹性极限和足够的韧性。硬度太低说明回火温度过高或淬火不足，屈服强度随之下降；硬度太高则韧性不足。具体硬度区间由材料牌号与工况决定。

二、回弹为什么看硬度

弹簧的回弹能力主要由弹性模量和弹性极限决定。弹性模量对合金成分、热处理不敏感，基本接近定值；真正影响回弹是否充分的是弹性极限（屈服强度）。当工作应力接近或超过弹性极限时，弹簧即使卸载也无法完全恢复原状，表现为高度下降或变形。因此控制硬度、提高弹性极限，才能保证弹簧在额定载荷下长期稳定回弹。

三、硬度偏低与偏高的风险

硬度偏低时屈服强度不足，弹簧在额定载荷下产生永久变形，长期承载后高度下降，刚度与指定高度荷重漂移。硬度过高时脆性增加，抗冲击和疲劳性能下降，容易早期断裂。此外硬度不均会导致同批弹簧荷重不一致，影响分档配组。所以硬度要控制在一个区间，而不是追求单一数值。

四、大线径压缩弹簧怎么控制

大线径压缩弹簧线径 5–80 mm，深圳、东莞主推 5–8 mm，载荷大、疲劳敏感，硬度控制尤其关键。冷卷（5–20 mm）多用油淬火回火钢丝直接卷制，成型后再做去应力处理；热卷（20–80 mm）通常在卷制后整体淬火+回火。两者都要核对材料的硬度区间、金相组织与脱碳层，并结合指定高度荷重、刚度、永久变形等检测验证。

五、怎么检测硬度是否达标

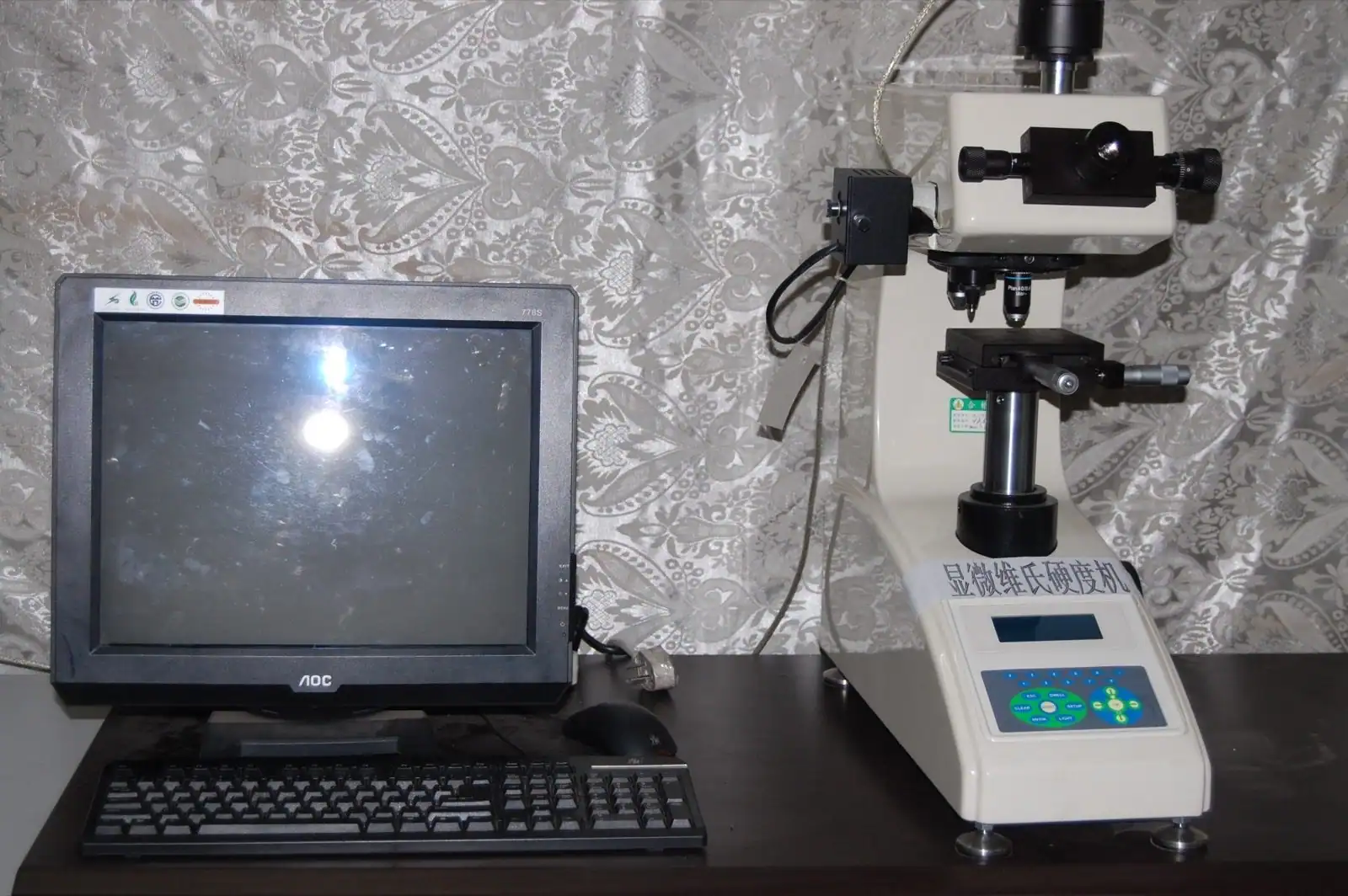

检测硬度常用洛氏硬度（HRC）或维氏硬度（HV），并配合金相观察确认组织与脱碳层。验收时建议明确材料牌号、硬度区间、检测部位与验收项目；批量弹簧还要关注同批硬度的一致性和分档配组结果。交期根据材料、工艺、数量与排产评审后确认。

总之，控制硬度区间的本质，是控制屈服强度与韧性的平衡，让弹簧额定载荷下不永久变形、卸载后稳定回弹、交变载荷下不疲劳断裂。
