大线径压缩弹簧的自由高度与有效圈数怎么定？

发表日期：2026-09-14 ｜ 分类：设计计算

大线径压缩弹簧的自由高度，按「安装空间 + 工作行程 + 压并安全余量」来定；有效圈数主要决定刚度与可压缩行程——有效圈数越少，弹簧越硬、刚度越大；有效圈数越多，弹簧越软、可压缩行程越大。两者要同时满足装配空间、载荷与寿命要求。

自由高度与有效圈数不能只报一个尺寸。下面说明每一项怎么确定，以及它们之间的相互制约关系。

一、自由高度怎么定？

自由高度是弹簧未受力时的整体高度，决定安装空间。确定时先看安装腔的高度限制，再看工作行程：从自由高度压缩到工作高度的距离就是工作行程，弹簧在该行程内工作。一般先由安装空间给出自由高度的上限，再由行程与寿命要求反推下限，避免工作行程过大导致失稳或疲劳提前。

二、压并高度与安全行程怎么校验？

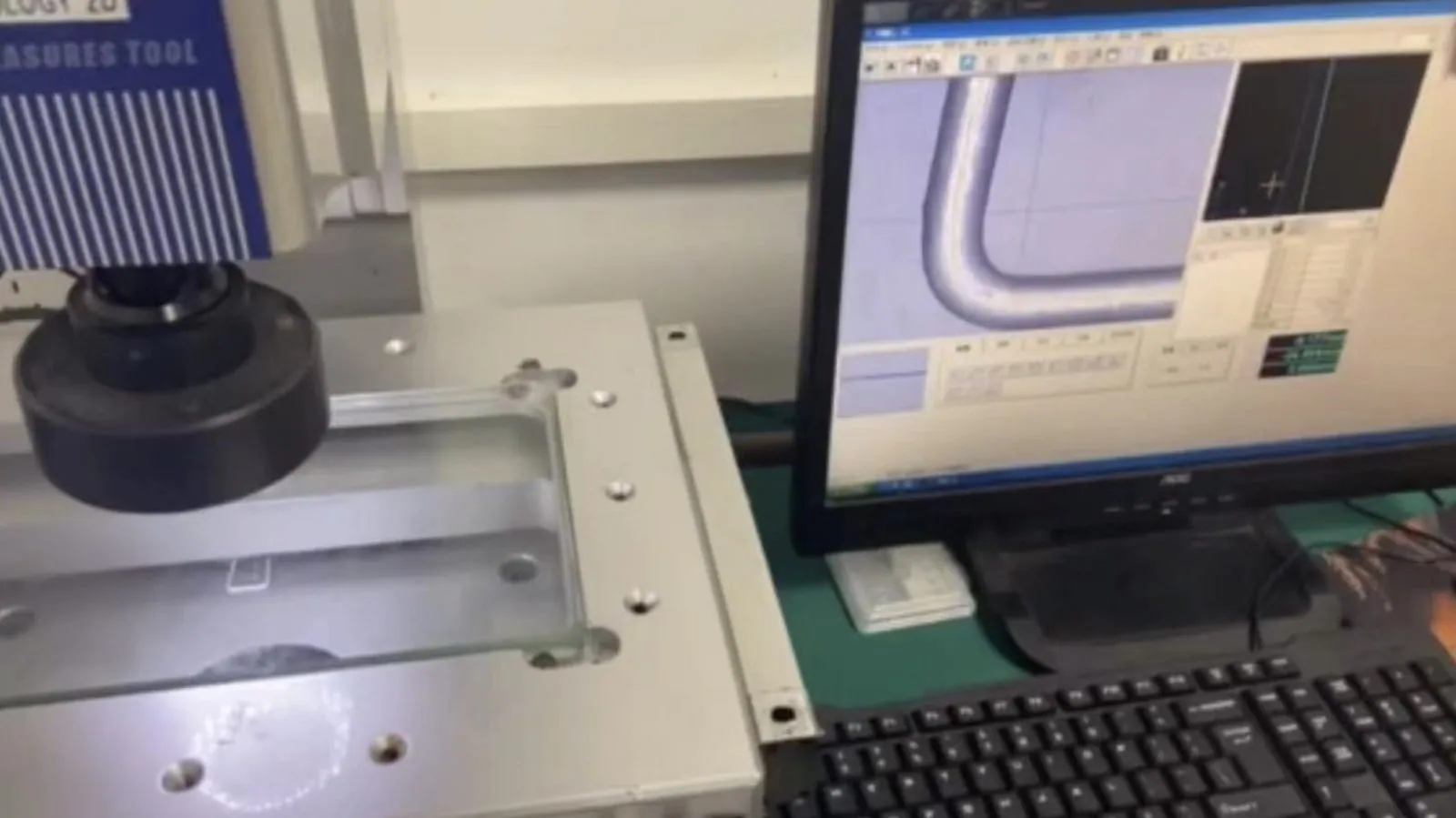

压并高度是弹簧所有有效圈被压至相互接触时的高度。自由高度减去压并高度，就是理论上可用的最大压缩量。工作行程不能顶到压并，需留安全余量，尤其大线径弹簧刚度大、冲击载荷下更易接近极限。压并高度大致与总圈数乘以线径相当，端部磨平会略作修正，最终以图纸或实测为准。

三、有效圈数怎么影响刚度与行程？

有效圈数是参与变形的圈数。在材料、线径与中径不变时，压缩弹簧刚度 k = G·d⁴/(8·n·D³)，其中 n 为有效圈数，G 为剪切模量，d 为线径，D 为中径。可见有效圈数增加，刚度按比例降低、弹簧变软，可压缩行程变大；减少则相反。因此有效圈数是调节刚度与行程的重要手段。

四、总圈数与端部结构的关系

总圈数 = 有效圈数 + 端部支撑圈数。端部通常做闭口磨平，支撑圈不参与主要变形，只用于承载与定位。闭口磨平能改善端面垂直度与载荷均匀性，因此大线径压缩弹簧常要求端部磨平。计算有效圈数时要扣除端部支撑圈，避免刚度和压并高度计算偏差。

五、结合工况确认

确定自由高度与有效圈数后，还要用工作载荷、工作频率、安装空间与寿命要求复核：载荷是否在指定高度荷重范围内、是否接近压并、是否会产生疲劳或永久变形。必要时可同步调整线径、外径、圈数或材料。最省事的是把安装空间、行程、载荷、工作环境与预期寿命一起提供给工程团队评审。

总之，自由高度由安装与行程决定，有效圈数由刚度与行程决定，两者耦合。建议提供完整图纸或工况参数，由工程评审确认后再进入样品验证与批量生产。
